Sestavni deli in delovni princip stikala za varnostni dotik/izklop v sili

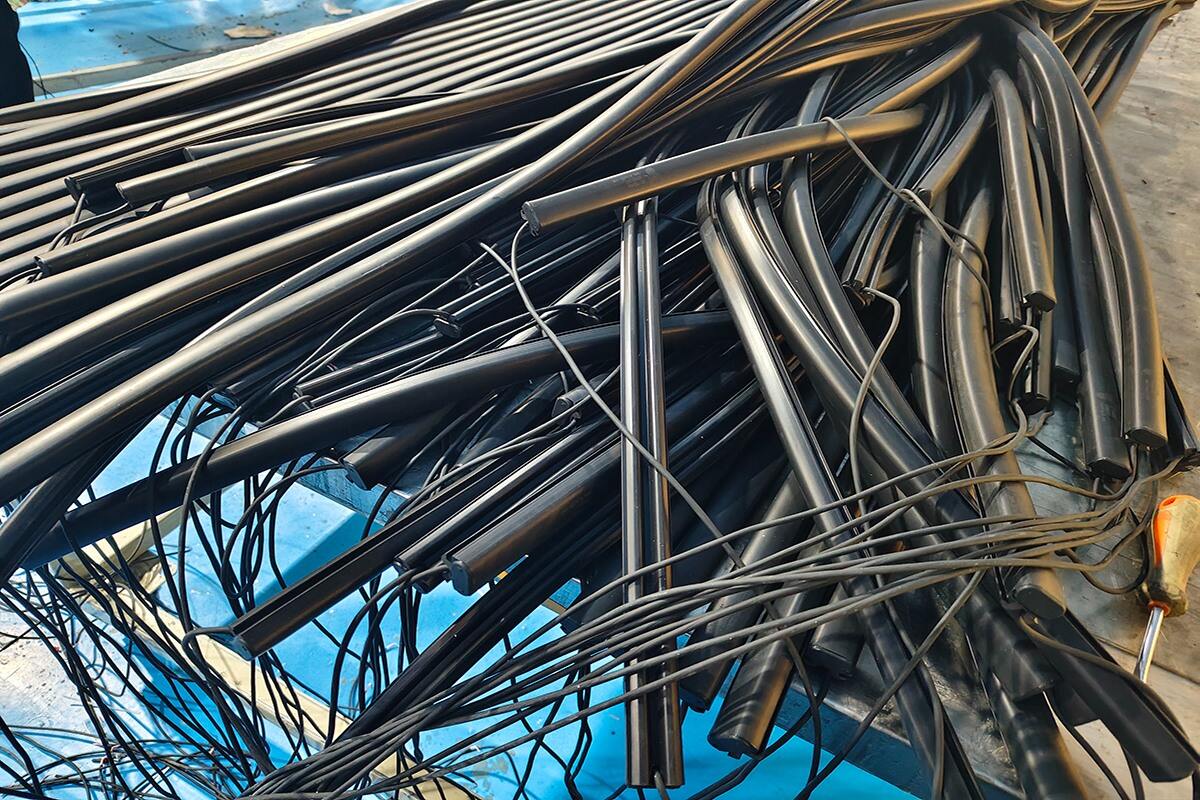

Varnostni dotikalni rob, znan tudi kot trdnostni odbojni gumeni trak ali stikalo za varnostni rob, je pritisku občutljivo stikalo v obliki gumijastega traku. Varnostni rob in varnostni dušilec sta fleksibilna in upogljiva trakasta predmeta, ki ju je mogoče pritrditi na robove premikajočih se delov z nevarnostjo stiskanja in striženja, kot so delovne površine orodnih strojev in električna vrata.

1. Ko se premikajoči deli, opremljeni z varnostnimi robovi ali varnostnimi dušilci, zaletijo v operatorja (ali ko se operator zaleti v premikajoče se dele), bodo ti fleksibilni varnostni robovi stisnjeni in pošlji signal napajalniku, da ustavi gibanje teh delov.

2. Varnostni robovi ali varnostni dušilniki se lahko razvrstijo kot naprave »pasovnega« tipa. Varnostni robovi ali varnostni dušilniki ne omejujejo dostopa, temveč ga le »zaznajo«. Varnostni robovi in varnostni dušilniki popolnoma zavirajo na svoji sposobnosti zaznavanja in stikala za zagotavljanje varnostne zaščite, zato je zelo pomembna zanesljiva krmilja krmilnega vezja varnostnih robov ali varnostnih dušilnikov. Praviloma se varnostni robovi ali varnostni dušilniki uporabljajo le na strojih, kjer se premikajoči deli lahko takoj ustavijo po odstranitvi napajanja.

3. Varnostni rob ali varnostni dušilnik skupaj s krmilnikom sestavljata prilagodljiv in vsestranski sistem za izklop v sili. V primerih, ko se ta sistem uporablja, mora biti strojni operater ali namestitev sposoben preprosto in priročno ustaviti pogonsko napravo.

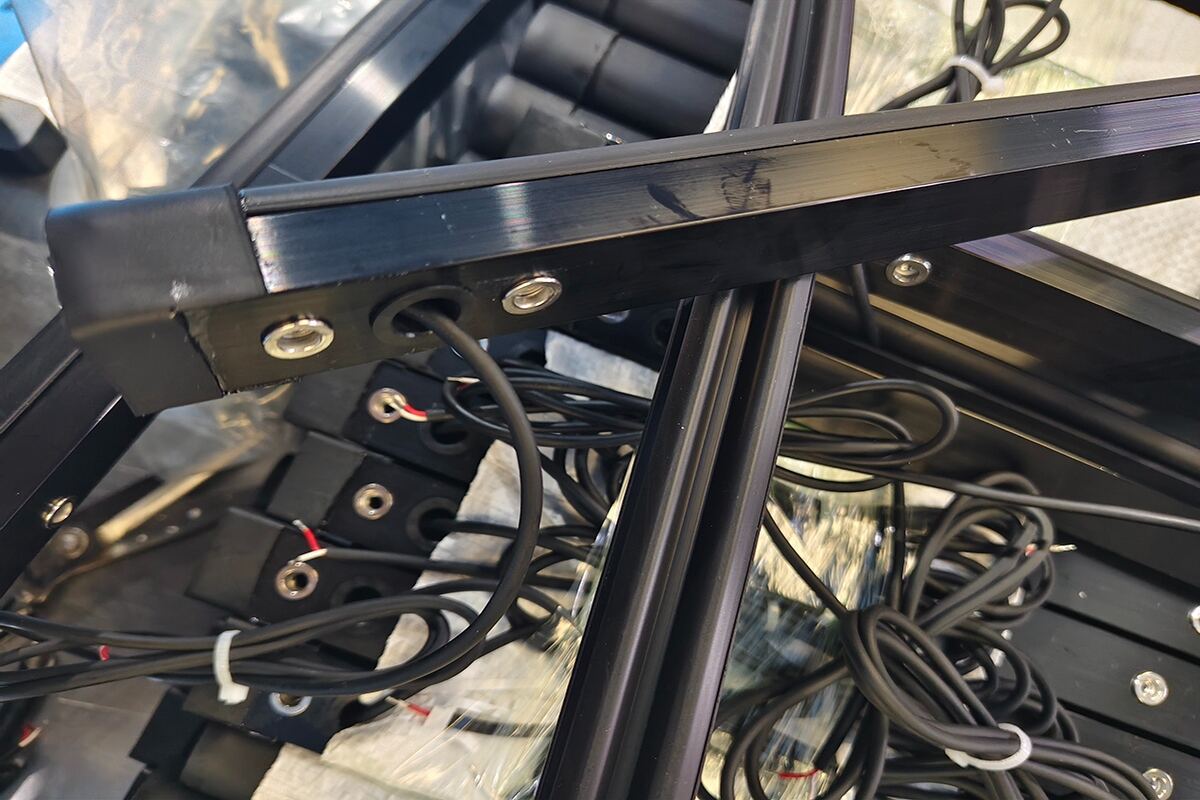

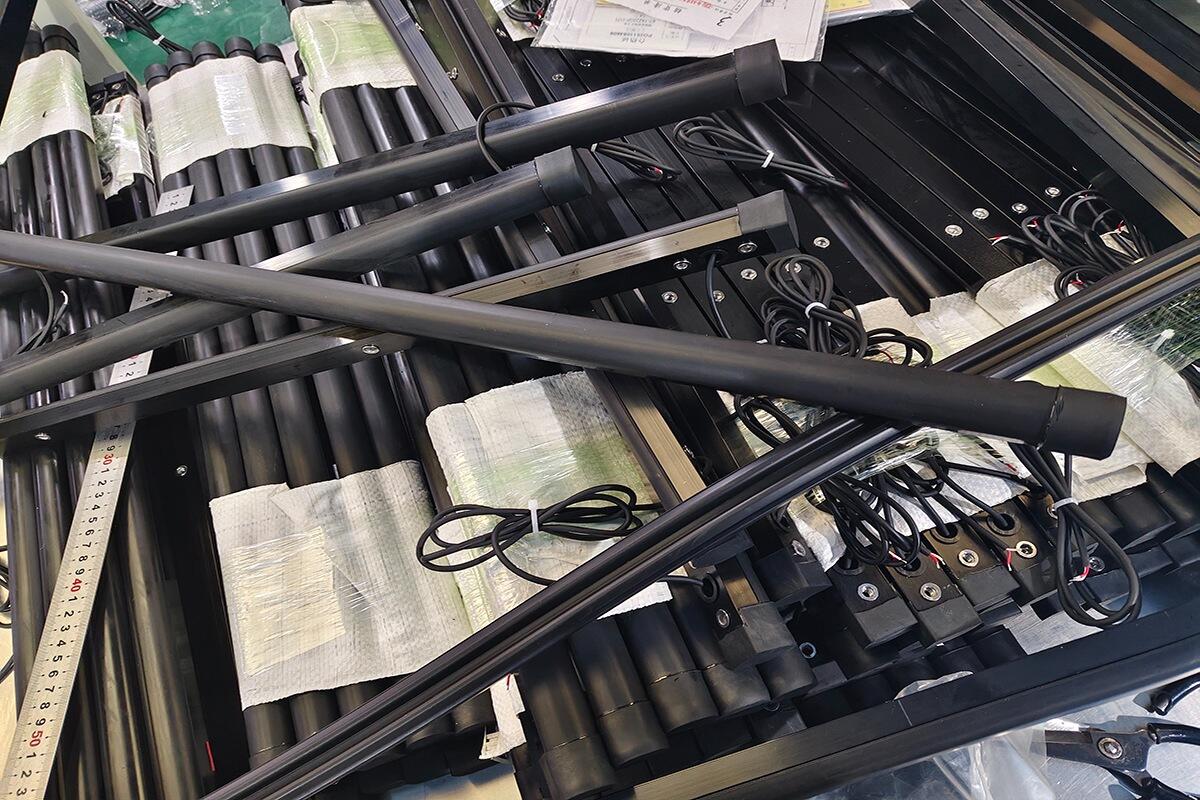

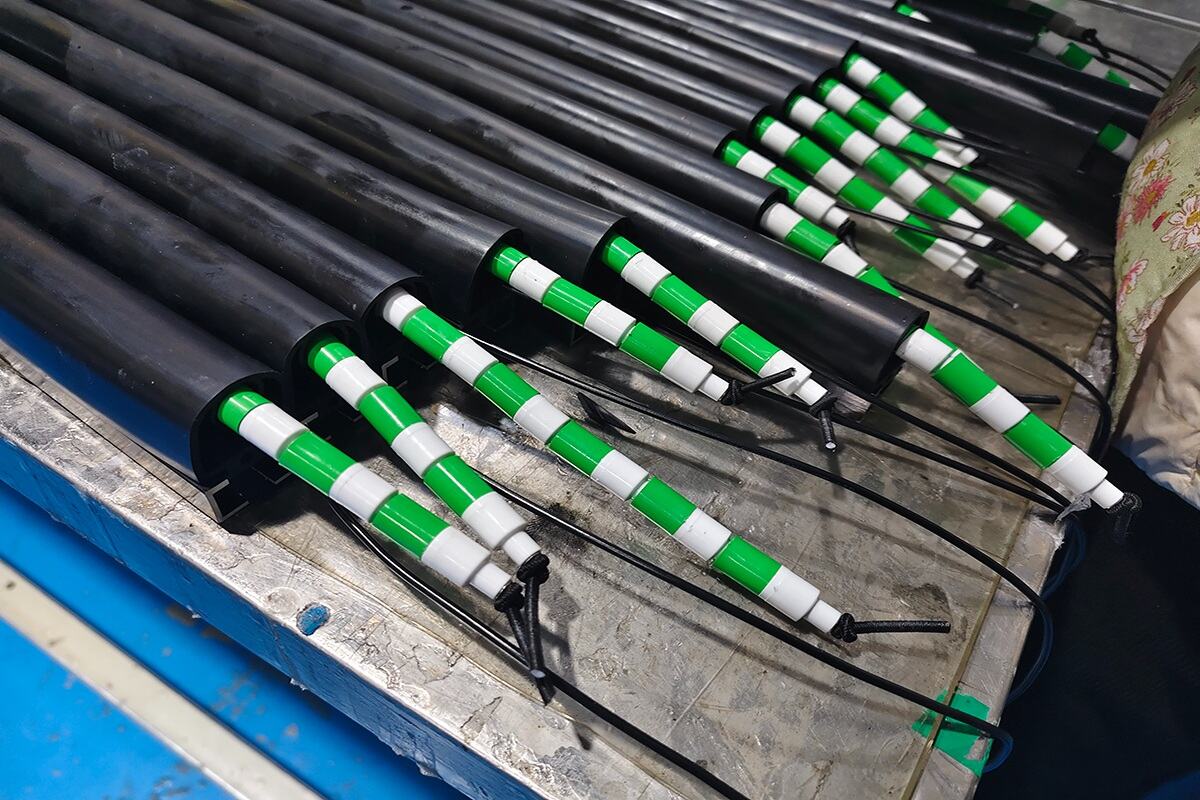

4. Popoln varnostni rob sestavlja aluminijasta tirnica – varnostni kontakt in trak z varnostnim kontaktom. Posebna oblika varnostnega roba (gumijasta stran) zaščiti trak z varnostnim kontaktom pred poškodbami in omogoča, da kot udarca varnostnega roba preseže 90 stopinj.

5. Delovni princip varnostnega blazinjenja je podoben delovanju varnostnega roba, vendar obstajajo nekatere konstrukcijske razlike. Ima dodatno pritrditev iz penaste gume, prekrita s poliuretanskim materialom, ki služi za zaščito drugih objektov, s katerimi pride v stik.
